Activity Relationship Chart (ARC)         Menurut Purnomo (2004) Activity Relationship Chart yang dikembangkan oleh Muther merupakan teknik yang sederhana dalam m erencanakan tata letak fasilitas. Metode ini menghubungkan aktivitas-aktiv itas secara berpasangan sehingga semua aktivitas akan diketahui tingkat hubungannya. Hubungan keterkaitan bisa diekspresikan secara kualitatif meskipun ada bebera pa pihak yang memberi nilai keterkaitan secara kuantitatif. Pada ARC terdapat p erubah atau variabel untuk mengganti angka-angka yang bersifat kuantitatif. Va riabel tersebut berupa suatu simbol-simbol yang melambangkan derajat keterdekata n ( closeness ) antara departemen satu dengan departemen lainnya. Simbol-s imbol yang digunakan untuk menunjukan derajat keterkaitan antar aktivitas adal ah sebagai berikut:                                   Tabel 2.1 Simbol Pada Activity Relationship Chart Secara umum

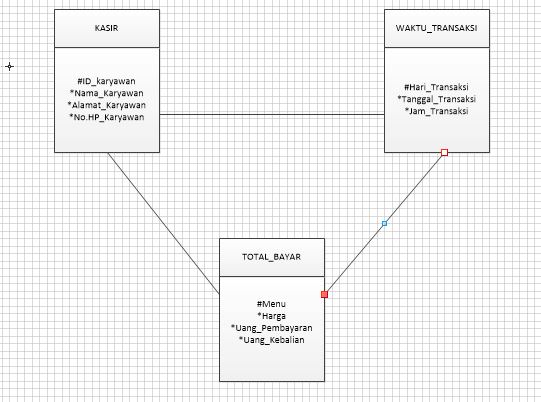

Masalah : Sebuah restoran memiliki banyak kasir dengan ID karyawan,nama,alamat dan nomor HP.Restoran tersebut memiliki berbagai macam menu dan harga.Setiap kasir melayani setiap interaksi pembelian.kalian harus mencatat setiap transaksi siapa yang melayani transaksi tersebut(kasir),kapan transaksi tersebut terjadi dan berapa total pembayarannya. Buatlah ERD lengkap!!! Penyelesaian:  Pertama kita harus menganalisis entitas apa saja yang di perlukan. Kasir Waktu Transaksi Total Pembayaran Kita menemukan 3 entitas di atas,selanjutnya kita gunakan metriks diagra untuk menentukan entitas manasaja yang saling berelasi: Kasir Waktu Transaksi Total Pembayaran Kasir - have have Waktu Transaksi have - have Total Pembayaran have have -  Dari matriks di agram diatas kita dapat menghasilkan ERD sementara : kita belum menentukan opsionality,cardinality,transferabillity.Untu
